jueves, 10 de marzo de 2011

CONVERTIR BLOQUES 2D DE AUTOCAD (SIMBOLOGIA INSTALACIONES) A FAMILIAS DE REVIT.

Para poder importar estos bloques 2D de AutoCAD y utilizarlos convenientemente en la familia que creemos, tengo que elegir correctamente la plantilla de familia adecuada al elemento de que se trate. En este caso elijo la plantilla Componente de detalle métrico.rft. Las características fundamentales de esta plantilla de familia, son que dispone solo de vista en planta, cuenta con la opción Región Rellenada y la existencia de un solo tipo de línea. Una vez creada y guardada la familia, su inserción en el proyecto activo, será posible únicamente en las vistas en planta, alzado, sección y detalle, no en el modelo, ya que sirven para detallar y completar con elementos 2D los planos de proyecto. Se insertarán como Componentes de detalle (ficha Anotar > grupo Detalle > menú desplegable Componente > Componente de detalle). En el Navegador de proyectos aparecerán ubicadas dentro de Familias/Elementos de detalle. Los componentes de detalle cuentan solo con información 2D de detalle, para añadir y completar el dibujo.
A las líneas importadas después de descomponer el bloque, se les asignará un tipo de líneas propias de Revit con su estilo correspondiente (líneas medias).

Convertiremos los antiguos bloques 2D procedentes de Autocad, en este caso las simbologías de las instalaciones de electricidad, fontanería y saneamiento, en familias 2D de Componentes de detalle de Revit. Seguiremos los pasos establecidos a continuación:
1) Hago clic en el menú de la aplicación "R" y luego en Archivo > Nuevo > Familia. Se abre por defecto el directorio Metric Templates con el despliegue de plantillas de familia existentes. Elijo la plantilla Componente de detalle métrico.rft y luego hago clic en Abrir.
2) Con la plantilla abierta, en esa vista en planta importo el bloque de AutoCad que convertiré en familia de Revit para no tener que dibujarlo. Hago clic en la ficha Insertar > grupo Importar > Importar CAD. Se abre un cuadro de diálogo Importar formatos CAD. Selecciono el boque de AutoCAD elegido para la conversión y cubro las opciones restantes en el cuadro de diálogo.
3) Marco el campo de Solo vista actual, en Colores elijo Mantener, en Capas todo, en Unidades de importación selecciono Metro, en Posición Manual-Centro, en Colocar en Nivel de referencia y marco la opción Orientación de vista. Hago clic en abrir y aparece representado el bloque de AutoCAD en el plano de planta.
4) Muevo el bloque importado hasta centrarlo en la intersección de los dos planos de referencia que vienen por defecto en la plantilla de familia. Selecciono el bloque en el plano de planta: Nivel de referencia, haciendo clic sobre él. Se abre automáticamente la ficha Modificar Importaciones en familias.
5) Descompongo el bloque insertado haciendo clic en la ficha Modificar importaciones en familias > grupo Importar ejemplar > menú desplegable Descomponer > Descomponer completamente.
6) A las líneas descompuestas del bloque anterior, les asigno un tipo de línea de Revit. Para ello señalo todas las líneas descompuestas, activándose automáticamente la ficha Modificar líneas. En el Selector de tipos de Estilos de línea viene 0, que es el tipo de línea procedente de AutoCAD de la capa 0 de procedencia importada. Despliego la flecha del selector de tipo y elijo Líneas medias.
7) Pongo en el dibujo de definición de familia, Controles de volteo horizontales y verticales dobles, y los inserto. Para ello hago clic en la ficha Crear > grupo Control > Control. Se activa automáticamente la ficha Colocar Control. Hago clic en la ficha Colocar Control > grupo Tipo de control > Doble vertical. Y clico sobre el dibujo para colocarlo. De la misma forma hago para colocar el control Doble horizontal.
8) Si quiero que alguna zona del dibujo de la familia, delimitada por un contorno cerrado de líneas, no deje transparente la zona interior delimitada por dicho contorno, haré clic en la ficha Crear > grupo Detalle > Región de máscara. Se activa automáticamente la ficha Crear contorno de región de máscara. En esa ficha dentro del grupo Elemento, en Estilo de línea despliego la flecha de selección y pulso sobre . Hago clic sobre la ficha Crear contorno de región de máscara > grupo Dibujar > Círculo. En la barra de opciones no modifico nada, dibujo un círculo sobre el existente y hago clic sobre Finalizar región.
(Al insertar dicha familia en el plano, no se verán dentro del contorno anterior, posibles líneas que pasen por él).
9) Gravo la familia creada procedente de la importación original y posterior descomposición del primitivo bloque de AutoCAD.
10) Insertaré en un plano de proyecto la familia creada, como Componente de detalle, haciendo clic para colocarlo en el dibujo en la ficha Anotar > grupo Detalle > menú desplegable Componente > Componente de detalle y clicando otra vez en el lugar de la inserción deseada. Es posible rotar su posición pulsando la barra espaciadora o los controles de volteo.

miércoles, 2 de marzo de 2011

UBICACION DE OTRA LIBRERIA ALTERNATIVA DE FAMILIAS EN DISCO EXTERNO

Revit Architecture cuenta con una librería de familias por defecto (Metric Library) ubicada en C:\Documents and Settings\All Users\Datos de programa\Autodesk\
Es posible y muy frecuente, el caso de que queramos personalizar esa librería, no sólo adaptándola a nuestras necesidades y creando nuestras propias familias, sino también cambiando la ubicación predefinida, para poder referenciarla a otra ubicación distinta en un disco duro externo, que podremos llevar junto con el resto de nuestros archivos, a cualquier sitio de trabajo.
La manera de configurar esta situación se explica a continuación en los pasos siguientes.
1) Hago clic en “R” Menú de la aplicación y en el cuadro emergente que se despliega, pulso en Opciones (parte inferior derecha). Se abre el cuadro de diálogo Opciones. En ese cuadro selecciono la pestaña Ubicaciones de archivos. Dentro de Ubicaciones de archivos pulso sobre Ubicaciones…

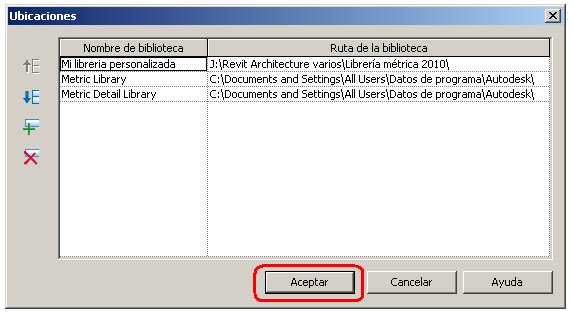

2) En el cuadro de diálogo que se abre de Ubicaciones, pulso en la columna de símbolos de la izquierda el tercero (Añadir valor) pudiendo dar de alta en ese momento un Nombre de biblioteca y una Ruta de la biblioteca. Este nombre y ruta de ubicación de nuestra nueva biblioteca, serán los que procedan de nuestro nombre de librería y ubicación, asignados en nuestro disco externo de almacenamiento.
3) Si quiero dar prioridad a esta nueva librería, una vez dispuestos su nombre y ubicación, en el mismo cuadro de diálogo pulso so-bre el primer símbolo de la columna de la izquierda (Mover filas arriba) hasta situarla en primer lugar y a continuación pulso en Aceptar dos veces seguidas.
4) A partir de ahora y para todos los proyectos que abramos, cuando vaya a insertar una familia, (ficha Inicio > grupo Componente > menú desplegable Componente > Colocar un componente) por defecto el programa irá a buscarla a la nueva ubicación y nombre nuevo de librería del disco externo indicado. Esta opción puede cambiarse y rehacerse en cualquier momento, simplemen-te haciendo bajar con el segundo simbolito de la columna izquierda, el primer puesto de la librería personalizada y pulsando para finalizar en Aceptar.

miércoles, 2 de febrero de 2011

TIPOS DE VISTAS GENERADAS POR REVIT ARCHITECTURE

El programa puede generar para la definición del proyecto, diversos tipos de modelados de información o vistas, que son dispuestas según sus tipos especificados a continuación, dentro del Navegador de proyectos, en diferentes apartados. En cada tipo de vista se pueden controlar la profundidad de vista, la escala, el grafismo, la visibilidad de los elementos y el nivel de detalle, y son preconfigurables con el empleo de plantillas de proyecto. Cada vista puede ser insertada en alguno de los planos de proyecto creados al efecto, una sola vez. Si se necesita volver a insertar la misma vista en el mismo u otro plano diferente, antes es necesario proceder a su duplicación. La configuración particular de una vista y de sus elementos constitutivos, es prioritaria y prevalece frente a la configuración general establecida en los estilos de objetos. Eso hace que dos vistas iguales (duplicadas) puedan tener representaciones gráficas diferentes, según convenga a dicha representación.


TIPOS DE VISTAS:

1) PLANOS DE PLANTAS.
Visualizados como cortes horizontales del modelo con base en un nivel determinado, a una altura por defecto de 1,20 metros y hacia abajo. Representa los objetos hasta esa altura de corte. Se crean automáticamente cuando se añaden niveles a un modelo. Admiten imágenes de fondo importadas.

2) PLANOS DE TECHO.
Visualizados como cortes horizontales del modelo con base en un nivel determinado, a una altura de 2,30 metros, vistas hacia arriba y reflejado para que sea coincidente con la misma delimitación de la planta. Representa los objetos encima de esa altura de corte hasta el siguiente nivel. Es dependiente de la planta de suelo correspondiente. Se crean automáticamente cuando se añaden niveles a un proyecto. Admiten imágenes de fondo importadas.

3) SECCIONES.
Visualizadas como cortes verticales del modelo (pueden ser subdivididas en tipos: sección total y vista de modelo, detalle). Son dependientes de una línea de corte con amplitud y profundidad de vista configurables. Pueden también crearse secciones segmentadas o quebradas dividiendo la línea de corte en diferentes tramos. La eliminación de la línea de corte provoca la eliminación de la vista correspondiente de la sección. Y la eliminación de la vista de sección elimina también la línea de corte asociada. Admiten imágenes de fondo importadas.

4) ALZADOS.
Son proyecciones horizontales del modelo definidas sobre un plano vertical, asociados a una marca o etiqueta respectiva. Por defecto vienen definidos con etiquetas los alzados norte, sur, este y oeste, pero admite también cualquier orientación. Los alzados pueden ser subdivididas en tipos: interiores y exteriores, al igual que las secciones tienen amplitud y profundidad de vista configurables. Admiten imágenes de fondo importadas.

5) LLAMADAS (VISTAS DE DETALLE DEPENDIENTES DEL MODELO).
Están ligadas al modelo y asociadas a él mediante una marca de llamada, (pueden ser subdivididas en tipos). Se utilizan para la definición de detalles de planta, sección, alzado u otro detalle. Dentro del navegador de proyectos son dispuestas dentro de los planos de planta, sección o alzados en función de que la marca de llamada asociada, se haya creado dentro de la planta, sección, alzado u otro detalle. Son creadas por defecto con el prefijo de texto "Llamada" delante, y luego el texto del nombre de la vista, aunque puede modificarse a voluntad dicho texto. Si se borra la vista principal a la que hacen referencia las marcas de llamadas, todas estas llamadas, serán también borradas. Admiten tanto en planta como en sección y alzado imágenes de fondo importadas.

6) VISTAS DE DISEÑO (INDEPENDIENTES DEL MODELO).
Son las únicas cuya generación no está ligada al modelo, y no tienen marca de llamada. Permiten incorporar elementos gráficos 2D independientes del modelo. Sirven para tipos muy variados de información: cuadros, rótulos, detalles constructivos 2D, importación o vinculación de ficheros CAD (ferralla estructural vigas pilares), importación de imágenes bitmaps (parcelarios, modelizados, etc) de extensiones tipo BMP, JPG, JPEG, PNG y TIF. A pesar de estar creadas independientemente del modelo y no tener por defecto mar-ca de llamada, permiten establecer referencias al modelo, mediante la inclusión de una marca de llamada vinculada al mismo.

7) PLANOS DE AREA.
Son planos donde pueden definirse zonas superficiables para cometidos diversos dentro de la definición del proyecto, como por ejemplo el establecimiento del cálculo de superficies brutas totales edificadas, zonas públicas dentro de un determinado recinto, zonas privadas, etc). Admiten imágenes de fondo importadas.

8) MODELIZADOS.
Imágenes fotorealistas o renders con base en el modelo y selección de diversos factores como iluminación, posición del sol, sombras, elección de materiales y fondo. Se crean dentro del programa con la posibilidad de guardarlas en el propio proyecto, con lo que en el Navegador de proyectos abriría un nuevo aparatado con el nombre Modelizado dentro del cual se insertaría la vista modelizada, o también ser exportadas fuera del mismo. En este segundo caso podrían tener manipulación o retoque con otros programas externos y posteriormente si interesa, importarse para su guardado dentro del propio proyecto, en vistas no dependientes del modelo (vistas de diseño). Admiten imágenes de fondo importadas.

9) LEYENDAS.
Agrupa proyecciones ortogonales (planta y alzados frontal y posterior) de componentes 2D, 3D pertenecientes al modelo, susceptibles de agrupación para documentar en su memoria. Ejemplos: planos de memorias de carpintería, planos de memoria de muros, planos de memoria de muebles, sanitarios, etc. Al contrario que el resto de las vistas, las leyendas son los únicos tipos que se pueden insertar en varios planos sin necesidad de duplicación. Admiten imágenes de fondo importadas.

10) TABLAS DE PLANIFICACION / CANTIDADES.
Presentan la información extraída de los elementos pertenecientes al modelo, en forma de tablas o listas con datos alfanuméricos, relativos a una o más categorías de objetos pertenecientes al mismo. Se actualizan de forma dinámica y automática sin intervención del usuario, a medida que son introducidos o modificados, nuevos elementos en el modelo. No admiten imágenes de fondo importadas.

11) PLANOS.
Conjunto de presentaciones de las láminas del proyecto, incluyendo el tamaño del formato de la hoja y su carátula con todos sus datos. Son compuestos a su vez, con las inserciones de las diferentes vistas a sus escalas correspondientes ya generadas por el programa que representan los dibujos realizados del modelo. Admiten imágenes de fondo importadas tipo bitmaps de extensiones tipo BMP, JPG, JPEG, PNG y TIF.

12) VISTAS 3D.
Son perspectivas: axonométricas y cónicas procedentes del modelo. Las perspectivas cónicas se asocian a posiciones de un observador (cámara) con una abertura visual y un punto de mira. Pueden obtenerse tanto para axonométricas como para cónicas delimitaciones de estas vistas según cortes paralelepipédicos (Caja de sección), permitiendo presentar vistas seccionadas en los planos delimitadores del volumen del paralelepípedo. Son las únicas vistas junto con los recorridos, que admiten fondos de degradado en Opciones de visualización de gráficos, para Color de cielo, Color de horizonte y Color de tierra. No admiten imágenes de fondo importadas.

13) RECORRIDOS.
Son animaciones definidas con base en el recorrido de cámara de un observador o también en base a recorridos solares, que siguen un camino dado definido. Se marcan fotogramas clave (posiciones de la cámara con dirección de enfoque, abertura y profunfidad) a lo largo de un recorrido. Pueden visualizarse en el propio proyecto y también ser exportadas en formato AVI. Al igual que las vistas anteriores admiten fondos de degradado en Opciones de visualización de gráficos, para Color de cielo, Color de horizonte y Color de tierra.


Todas las vistas anteriores se generan y proceden de un mismo y único archivo, modelo de información de proyecto 3D, y son presentadas cada una de ellas, en ventanas independientes entre sí (asimilables al tipo de ventanas gráficas de AutoCAD), pero interdependientes del modelo 3D del que proceden. Esa interdependencia vista-modelo es bidireccional de actualización dinámica y automática. Un cambio introducido en cualquiera de las vistas produciría automáticamente una modificación del modelo 3D del que procede, y repercutiría en la actualización dinámica y automática de ese cambio, actualizándose en todas las vistas existentes. Si el cambio se introdujera directamente en el modelo ocurriría lo mismo en sentido inverso, actualizándose de un modo dinámico y automático, reflejándose en todas sus vistas.

Las diferentes vistas, que se localizan en el Navegador de proyectos, son presentadas en diferentes ventanas gráficas, que son susceptibles de abrirse, cerrarse, cambiar de tamaño, alternar entre ellas, disponerse juntas en mosaico o cascada a voluntad, a lo largo de la sesión de trabajo. Toda ventana de vista tiene en la parte inferior un grupo de controles, desde los que accederemos a muchas de las propiedades de la vista. Para que aparezcan en el Navegador de proyectos las vistas de diseño, planos de área y recorridos, antes han tenido que ser creadas previamente, ya que no aparecen por defecto.

lunes, 22 de noviembre de 2010

CREACION DE UNA TABLA DE INDICE DE PLANOS

Para crear una tabla de planificación que contenga el índice de planos del proyecto activo, realizo los siguientes pasos:
1) Hago clic en la ficha Vista > grupo Crear > menú desplegable Tablas de planificación > Lista de dibujos. Aparece un cuadro de diálogo Propiedades de lista de dibujos. En la pestaña Campos, selecciono haciendo doble clic dentro de Campos disponibles en Número de plano y luego en Nombre de plano.

2) Selecciono la pestaña Clasificación/Agrupación y en Clasificar por selecciono Número de Plano y compruebo que la casilla de al lado está marcada Ascendente. Desmarco al final de todo la casilla Detallar cada ejemplar.

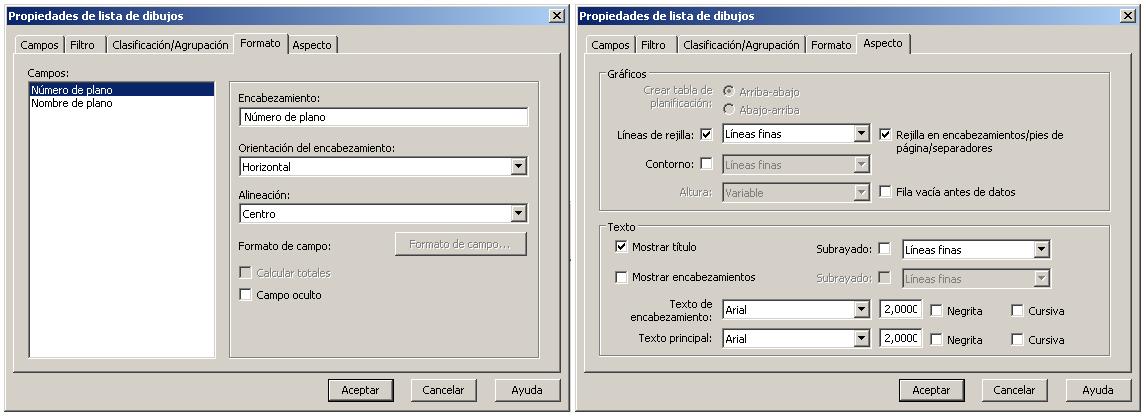

3) Selecciono la pestaña Formato y para las dos variables existentes en Campos (Número de plano y Nombre de plano) selecciono la orientación y alineado del texto.

4) Selecciono la pestaña Aspecto y también selecciono los parámetros deseados en cuanto a la presentación gráfica y al tipo y tamaño de texto como muestra el gráfico adjunto.
5) Una vez cubiertos todos los parámetros del cuadro de diálogo Propiedades de vista de listas, hago clic en Aceptar. En ese momento aparece en el Navegador de proyectos dentro de Tablas de planificación/cantidades una nueva tabla con el nombre Lista de dibujos.
6) Clico en el nombre de esa tabla con el botón derecho del ratón y en el menú contextual selecciono Cambiar nombre… se abre un cuadro de diálogo Cambiar nombre de vista, pongo el nuevo nombre para la tabla anterior que será INDICE DE PLANOS y hago clic en Aceptar. La tabla aparecerá con el nuevo nombre.





miércoles, 22 de septiembre de 2010

LA BASE DE DATOS DE REVIT.

EXPORTACION DE LA BASE DE DATOS ODBC DEL MODELO.

Con las tablas de planificación de Revit podemos ir obteniendo las mediciones de forma parcial, de todos los elementos que constituyen el modelo de construcción utilizado. Esos elementos nos asegura Revit, conforman una única base de datos con toda la información del modelo. La pregunta que cabría formular es si es posible obtener, no de forma parcial sino la totalidad de esa información de una vez, de forma rápida, y si es posible su manipulación de cara a la organización y presentación de esa información, de todos los elementos que la conforman. Con eso estaría encauzada la generación de la medición completa del modelo sin dejarnos nada.
La respuesta a esta pregunta es afirmativa, pero habría que extraer esa información del proyecto, para almacenarla toda de una sola vez, en una base de datos en blanco preparada previamente al efecto. Para este proceso, no podría ser de otra manera, se hace imprescindible el conocimiento y manejo de un programa específico de base de datos, como Microsoft Access.

El procedimiento a seguir consistiría en:
Crear una base de datos vacía o en blanco con Microsoft Access. Desde Revit y situados en el proyecto activo exportar la base de datos ODBC del proyecto a la base de datos vacía de Acces. Una vez exportada tendremos a nuestra disposición de una sola vez, y de forma rápida toda la información de todos los elementos integrantes del proyecto. Y al igual que hace Revit, de esa base de datos extraeremos la información de los elementos que nos interese, para hacer las presentaciones que queramos, a través de las herramientas disponibles (consultas, informes, tablas, etc.) específicas de bases de batos.
Los pasos a seguir son:
1) Hago clic en Inicio > Programas > Microsoft Office > Access.
2) Una vez dentro de Access hago clic en Archivo > Nuevo.

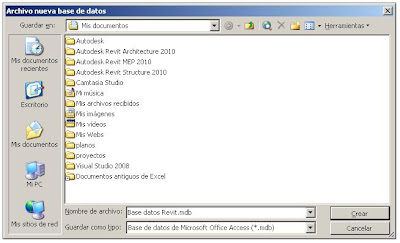

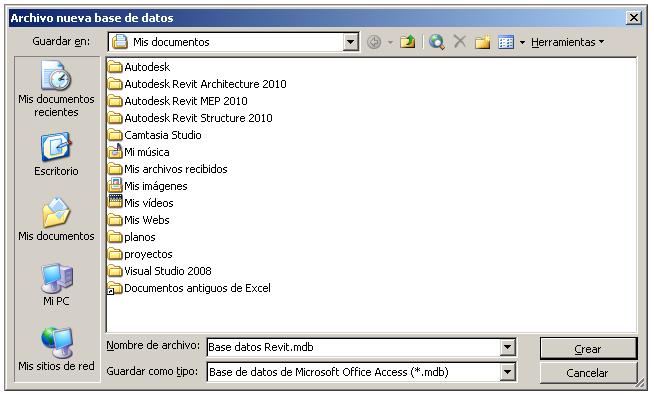

3) En el panel de la derecha hago clic en Base de datos en blanco, se abre un cuadro de diálogo Archivo nueva base de datos. Le doy nombre a la base de datos en blanco que voy a crear. Le llamo Base datos Revit, elijo una ubicación y pulso en Crear.
4) Ya puedo cerrar el archivo de la base de datos creada.
5) Voy al proyecto activo de Revit y antes de proceder a la exportación, es importante limpiar del modelo todos los elementos no utilizados, ya que de lo contrario en la exportación aparecerán tipos de objetos que están dentro del proyecto pero que no son utilizados. Para evitar eso hago clic en la ficha Gestionar > grupo Configuración de proyecto > Limpiar elementos no utilizados. Clico en Seleccionar todos y pulso en Aceptar.
6) Ahora procedo a la exportación. Hago clic en R Menú de la aplicación > Exportar > Base de datos ODBC. Se abre el cuadro de diálogo Seleccionar origen de datos. Hago clic en la pestaña Origen de datos de equipo.

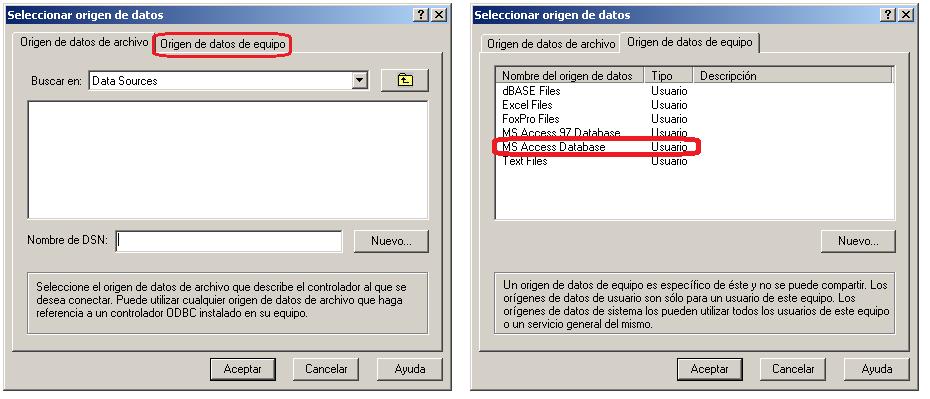

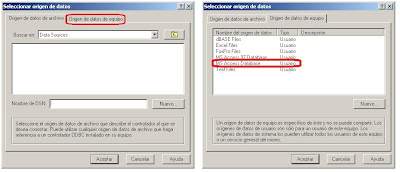

7) Dentro de la pestaña Origen de datos de equipo hago doble clic en MS Access Database.

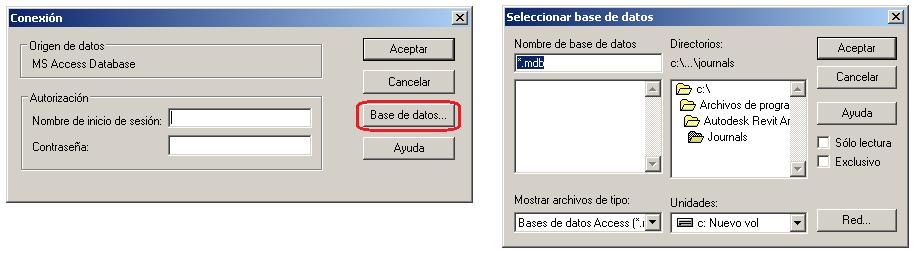

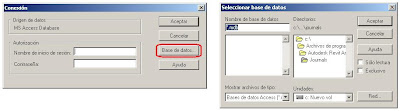

8) Se abre un cuadro de diálogo Conexión. Hago clic en la opción Base de datos... Se abre otro cuadro de diálogo Seleccionar ba-se datos. Selecciono la base de datos antes creada (Base datos Revit) en la ubicación elegida y presiono dos veces en Aceptar.
Tarda un poco en realizar el proceso y en la Barra de estado aparece el texto Exportando datos.
9) Una vez finalizado el proceso ya puedo abrir el archivo Base datos Revit.mdb antes creado con el programa Microsoft Access. Ahora ha recibido toda la información de la base de datos del proyecto activo, y la ha convertido en datos almacenados en tablas con todos los de elementos integrantes del proyecto.

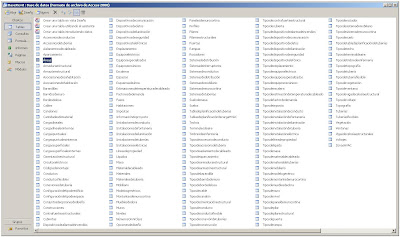

10) Si me sitúo dentro de Tablas en la aplicación de Access, veremos que aparecen 168 tablas, conteniendo toda la información de todos los elementos integrantes de la base de datos del proyecto, tal y como nos garantizaba Revit.
Cada categoría del modelo de Revit, aparece en una tabla distinta de la base de datos, teniendo otra tabla correlativa del mismo elemento pero referida a los tipos existentes de esos mismos elementos. Cada tabla de categoría y su correlativa del tipo, se relacionan mediante la variable del número de identificación del tipo.
Desde este programa (Access), y con el contenido de esas tablas procedentes de la base de datos exportada del proyecto de Revit, las potencialidades de organización, relación, obtención de consultas, informes y presentación de esa información, aumentan considerablemente al dispone de herramientas muy potentes específicas y configurables, para la manipulación y presentación de toda esa información.

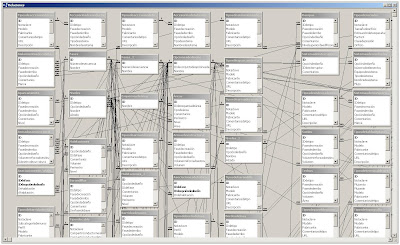

Esas tablas son las destinatarias del almacenamiento de toda la información (datos). Están relacionadas entre ellas de origen y mantienen la relación al ser exportarlas, pero puedo establecer otras relaciones entre ellas (en el destino o también desde origen añadiendo códigos OmniClass o Uniformat a los elementos de Revit). Gracias a esas relaciones inter-tablas es posible hacer lo que en el lenguaje de bases de datos se llama establecer una consulta, que dará como resultado una búsqueda de la información solicitada en la consulta entre las tablas relacionadas, y posteriormente una presentación determinada de esa información.
La información contenida en las tablas, incluye la proveniente si es el caso, de otros módulos diferentes de Revit Architecture, como son Revit Structure y Revit MEP si existe en el proyecto de origen, ya que los tres módulos tienen la misma extensión de archivos (*.rvt), siendo intercambiables entre las tres aplicaciones.

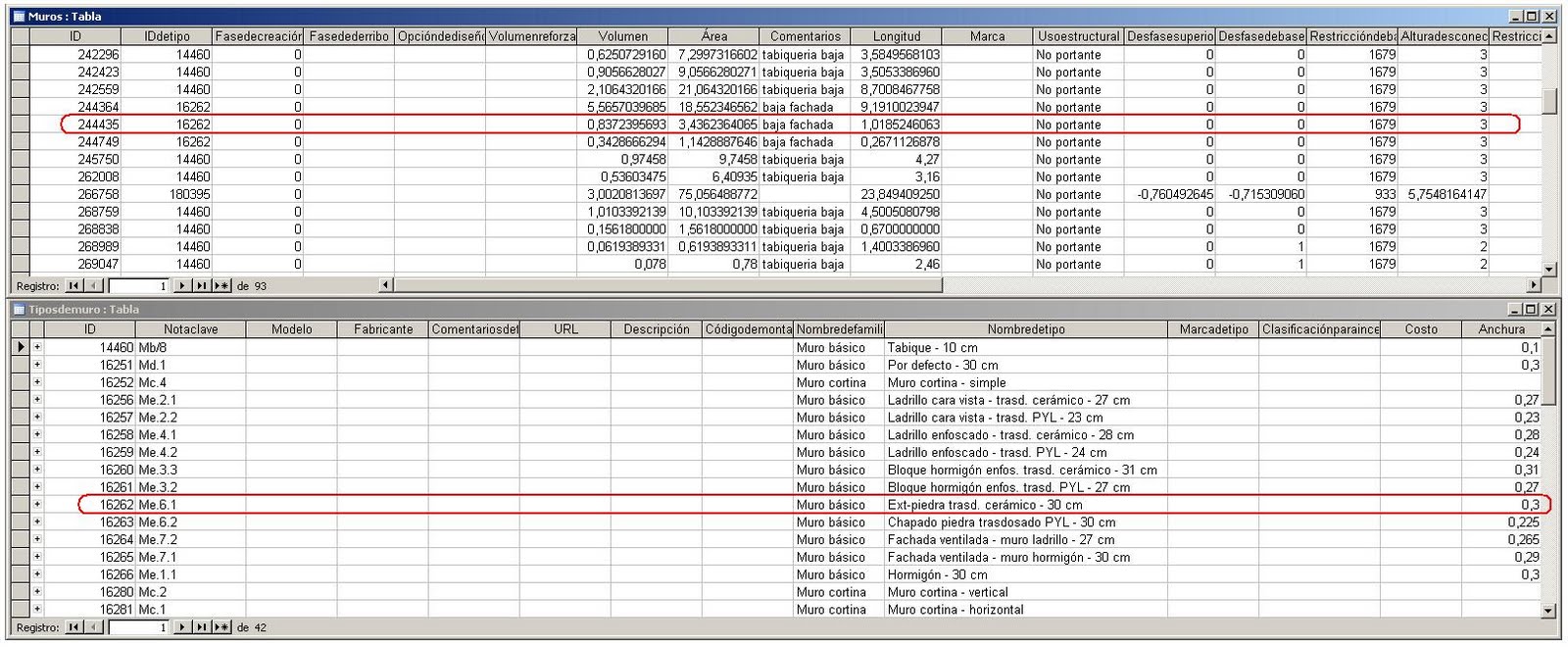

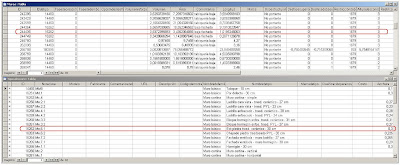

Como ejemplo podemos ver abierta la tabla muros y debajo la tabla tipos de muro, relacionadas ambas mediante la variable de campo Identificación del tipo. En la primera si nos fijamos en el elemento (registro) con ID 244435 vemos que le asocia un número de identificación de tipo IDdetipo 16262, también nos indica el volumen de muro, área, longitud, comentarios, etc. En comentarios y dentro de Revit para ese muro, ya se indicó que era un muro de fachada de planta baja. No obstante para saber de qué tipo de muro se trata, con el número del tipo 16262 anterior entro en tabla de abajo (tiposdemuro), y veo que se trata de un muro exterior de piedra con trasdosado cerámico de 30 cm. También nos dice la tabla muros en la última línea Registro, que tenemos en todo el modelo 93 muros, pudiendo recorrerlos e identificarlos uno por uno.
Para identificar un elemento de la tabla muros y quede remarcado en el proyecto de origen, siguiendo con el ejemplo anterior el que tiene ID 244435, iríamos al proyecto y haríamos clic en la ficha Modificar > grupo Consultar > menú desplegable ID de elemento > Seleccionar por ID. Tecleamos el número anterior 244435 y pulsamos en Mostrar. Nos llevaría al plano correspondiente, aparecien-do ese elemento remarcado en rojo.

En la tabla siguiente (Informacióndeproyecto) pueden verse los datos de información del proyecto procedentes de Revit, completados en origen, con la utilización de parámetros compartidos que son variables definidas por nosotros para completar las que figuran por defecto en el programa, y que se guardan en un fichero de texto externo para poder compartirse con otros proyectos.

Dejamos para otra publicación uno de los temas clave de las bases de datos, como es el empleo de herramientas específicas de consultas e informes, utilizadas para extraer de las relaciones inter-tablas anteriores, los datos que nos interesen en función de la información que queramos presentar, como por ejemplo la preparación de un presupuesto completo del modelo.

jueves, 16 de septiembre de 2010

CREACION DE UNA FAMILIA IN SITU: CAPACETE DE CHIMENEA

Frecuentemente hay que modelar elementos arquitectónicos particulares, para los cuales no hay herramientas específicas. En estos casos, recurrimos al Modelado de familia In Situ, categoría de Modelos genéricos. No confundir con Modelado de masas.
En este ejemplo se muestra cómo modelar el capacete de una chimenea, con tres extrusiones, para ello seguimos los pasos:
1) Partimos de la vista 3D. Hago clic en la ficha Inicio > grupo Construir > menú desplegable Componente > Modelo in situ.
2) Se abre el cuadro de diálogo Parámetros y categoría de familia. Dentro de Categoría de familia selecciono Modelos genéricos y luego hago clic en la opción Aceptar. Se abre otro cuadro de diálogo Nombre, y dentro de Nombre tecleo “capacete chimenea” para la definición de esta familia, luego pulso Aceptar dos veces seguidas.


Para realizar una extrusión lo primero que necesito es tener definido el plano de referencia de la extrusión. Definiré este plano desde donde se materializa la extrusión, marcando su referencia exacta ya que no es posible su desfase. Será la base del capacete. Lo mismo haré con el resto de extrusiones.
3) Hago clic en ficha Inicio > grupo Plano de trabajo > Definir. Se abre el cuadro de diálogo Plano de trabajo, marco la opción Seleccionar un plano y clico en Aceptar. Muevo el cursor por los bordes externos superiores de los muros de la chimenea, hasta que en el muro largo, aparecen resaltados dos líneas paralelas de ese muro y entonces hago clic. Luego para ver marcado en el dibujo el plano de referencia anterior hago clic en ficha Inicio > grupo Plano de trabajo > Mostar. Aparece resaltado el plano de referencia en el dibujo de mi primera extrusión.

4) Hago clic en la ficha Modelo in situ > grupo Modelo in situ > menú desplegable sólido Extrusión. Se abre automáticamente la ficha Crear extrusión. Clico en ficha Crear extrusión > grupo Dibujar > Rectángulo. En la Barra de opciones para Profundidad tecleo la cifra 0,08 metros y para desfase 0,06 metros. Señalo los dos puntos extremos exteriores de los muros de la chimenea. Quedará dibujado un rectángulo que excede 0,06 metros los bordes de los muros exteriores. Dibujo un segundo rectángulo que será el hueco interior de la chimenea, comprobando en la Barra de opciones que ponga ahora para Profundidad 0,08 metros y para Desfase 0,00 metros.
5) Una vez creado el rectángulo base de la extrusión y el rectángulo interior que será interpretado como un hueco, hago clic en la ficha Crear extrusión > grupo Extrusión > Finalizar extrusión. Clico dentro del área de dibujo. La extrusión ha sido realizada.
6) Selecciono el elemento creado y hago clic con el botón derecho del ratón. En el menú contextual emergente selecciono Propiedades del elemento. En el cuadro de diálogo que se abre hago clic dentro de Material en y luego clico en el cuadradito de la derecha dentro de los puntos suspensivos. Se abre el cuadro de diálogo de Materiales y selecciono el material deseado y hago clic en Aceptar.

7) Realizo la segunda extrusión. Para ello el plano de referencia en esta segunda extrusión se sitúa a 0,08 metros por encima del plano anterior, lo creo antes de hacer la extrusión siguiendo lo indicado en el punto 3 descrito anteriormente, y lo dejo resaltado.
La extrusión la hago de una sola vez y está formada por cuatro rectángulos independientes, situados entre los extremos del rectángulo interior y exterior de los muros, estos cuatro dados de 0,10 metros de altura, servirán de apoyo a la tapa del capacete de la chimenea.
8) Una vez seleccionado y mostrado el plano de referencia de la nueva extrusión hago clic en ficha Modelo in situ > grupo Modelo in situ > menú desplegable Sólido > Extrusión. En la barra de opciones para Profundidad tecleo la cifra 0,10 metros y para Desfase deberé poner -0,06 metros que será la línea exterior de muros con respecto a la extrusión anterior. Hago clic en la ficha Crear extrusión > grupo Dibujar > Rectángulo. Dibujo cinco rectángulos, el primero de referencia para situar los extremos de los dados (posteriormente lo borro) y cuatro entre las esquinas del rectángulo anterior y el hueco interior para formar los dados de apoyo. Al dibujar el segundo y posteriores rectángulos, aparecerán sendos avisos diciendo que hay solape de líneas. Cierro esos avisos ya que el primer rectángulo es la referencia para dibujar los otros, y lo borraré antes de finalizar la extrusión para que no existan solapes de líneas.
9) Hago clic en la ficha Crear extrusión > grupo Extrusión > Finalizar extrusión. Clico dentro del área de dibujo. La extrusión ha sido realizada.

10) Selecciono como en el punto 6, los cuatro dados que acabo de crear y hago clic con el botón derecho del ratón. En el menú contextual emergente selecciono Propiedades del elemento. En el cuadro de diálogo que se abre hago clic centro de material en y luego clico en el cuadradito de la derecha dentro de los puntos suspensivos. Se abre el cuadro de diálogo de Materiales y selecciono el material deseado y hago clic en Aceptar.

Creo la tercera extrusión que conformará la tapa superior del capacete de la chimenea y defino el plano de esa extrusión última.
11) Hago clic en la ficha Inicio > grupo Plano de trabajo > Definir. Aparece un cuadro de diálogo de Plano de trabajo, marco la opción de Seleccionar un plano y clico en Aceptar. Selecciono la parte superior de uno de los dados de la extrusión anterior. Luego para ver señalado en el dibujo el plano de referencia anterior hago clic en ficha Inicio > grupo Plano de trabajo > Mostar. Aparece resaltado el plano de referencia de la extrusión en el dibujo
12) Hago clic en ficha Modelo in situ > grupo Modelo in situ > menú desplegable Sólido > Extrusión. Se abre automáticamente la ficha Crear extrusión. Clico en ficha Crear extrusión > grupo Dibujar > Rectángulo. En la Barra de opciones para Profundidad tecleo la cifra 0,08 metros y para desfase 0,12 metros. Señalo los dos puntos extremos exteriores de dos dados de esquinas opuestas. Quedará dibujado un rectángulo que conformará la tapa del capacete a 0,12 metros de los bordes externos de los muros.
13) Para terminar hago clic en la ficha Crear extrusión > grupo Extrusión > Finalizar extrusión. Clico dentro del área de dibujo. La extrusión ha sido realizada.
14) Selecciono el elemento que acabo de crear y hago clic con el botón derecho del ratón. En el menú contextual emergente selecciono Propiedades del elemento. En el cuadro de diálogo que se abre hago clic centro de material en y luego clico en el cuadradito de la derecha dentro de los puntos suspensivos. Se abre el cuadro de diálogo de Materiales y selecciono el material deseado y hago clic en Aceptar.
15) Hago clic en la ficha Modelo in situ > grupo Editor in situ > Finalizar modelo.

Una vez finalizada la familia, en el Navegador de proyectos nos aparece dentro de Familias, en la categoría Modelos genéricos, capacete chimenea. Podemos copiarla y utilizarla en otro lugar. Si borro la familia desaparece del Navegador su categoría.







martes, 7 de septiembre de 2010

ENTORNOS DE TRABAJO DE REVIT ARCHITECTURE

Revit Architecture, dispone de tres entornos de trabajo bien diferenciados, con distinta aunque parecida interfaz gráfica, funcionalidades específicas diferentes dentro del flujo de trabajo y del grado de definición del modelo, y finalidades proyectuales distintas. Consiguientemente también están dotados de herramientas específicas diferentes y adecuadas a esas funcionalidades específicas dentro de cada uno de ellos. Estos entornos de trabajo no funcionan como compartimentos estancos, sino que están interrelacionados y solapados, teniendo como nexo común y como finalidad última el diseño del proyecto o modelo constructivo, en todas sus fases (desde los bocetos iniciales hasta la terminación completa) y en todos sus detalles y componentes (no sólo gráficos, sino descriptivos, analíticos y otros relevantes para su construcción y gestión).

Cada uno de los entornos de trabajo puede funcionar de manera autónoma de los otros, accediendo a ellos independientemente, desde la pantalla de inicio, sin necesidad de cerrar uno para entrar en otro, pero también existen conexiones entre los tres que permiten el paso de uno a otros a través de elementos in situ, o de su carga y manipulación dentro del proyecto. Cada entorno de trabajo, sugiere y posibilita una fase de trabajo diferente y complementaria en el flujo de trabajo y un grado de definición diferente en la concreción del modelo. Los tres entornos de trabajo son: de proyecto, de familias y de diseño conceptual o de masas.

Es importante conocer el funcionamiento, las características, prestaciones y potencialidades de cada uno de ellos, así como las conexiones y relaciones existentes entre los mismos que ahora veremos, para utilizarlos de la manera correcta y más eficaz, en orden a sacar el mayor partido posible y rapidez, en el flujo de trabajo y grado de definición del modelo de construcción.


TIPOS DE ENTORNOS DE TRABAJO, CARACTERISTICAS ESPECÍFICAS DE CADA UNO DE ELLOS.

ENTORNO DE DISEÑO DE PROYECTO: Es el entorno de trabajo por excelencia de Revit, donde se crea el proyecto o modelo concebido como una totalidad y configurado en una única base de datos de la que se obtienen todas las vistas o modelados de la información. Desde él se generan todos los elementos necesarios de arquitectura del proyecto por niveles, que se asocian a planos horizontales a distintas alturas. Este entorno tiene conexiones sin necesidad de cerrarlo con los otros dos (familias y masas) mediante los comandos existentes de familias y masas in situ. Se utilizan para su definición y generación elementos constructivos tales como muros, suelos, techos, ventanas, puertas. Es el único de los tres entornos que dispone de las herramientas completas de análisis y tablas de planificación y en él se integran y hacia él se encaminan como destino final, los trabajos que se realicen en los otros dos, para completar el proyecto y/o dar continuidad al desarrollo de sus fases, en la definición evolutiva de la definición del mismo.
El proyecto se guarda dentro de en este entorno con un nombre y una extensión (rvt), y puede contener familias cargadas de los otros dos entornos formando parte del mismo.

ENTORNO DE DISEÑO DE FAMILIAS: Es el entorno donde se crean y editan los componentes estándar o familias cargables personalizadas (puertas, ventanas, muebles, símbolos de anotación, carátulas, etc.), que se usan para su integración en el modelo de construcción sin necesidad del empleo de ningún lenguaje de programación. Es un modo de edición gráfica, con un proceso de trabajo que requiere el establecimiento de relaciones geométricas, medidas, elementos de referencia y utilización de restricciones, para definir con exactitud dicha geometría, y el establecimiento de todas sus las variables paramétricas y no paramétricas. A diferencia del entorno conceptual las herramientas de creación de formas (sólidas y vacías) son explícitas e incluyen la extrusión, fusión, revolución, barrido y fundido de barrido.
Si la familia se crea específicamente dentro de este entorno, es necesario primero gravarla con un nombre y una extensión (rfa), para luego poder cargarla y utilizarla dentro del proyecto activo.

ENTORNO DE DISEÑO CONCEPTUAL O DE MASAS: Es el entorno donde se desarrollan las primeras ideas o bocetos con un alto grado de indefinición, pero que el flujo de trabajo irá concretando paulatinamente para más tarde convertirse en un proyecto perfectamente definido. Las características fundamentales de este entorno de trabajo son altas prestaciones de flexibilidad, versatilidad y rapidez en cuanto a la creación, modificación y manipulación de formas y superficies, con el mínimo empleo de comandos (utilización de herramientas implícitas: extrusión, fusión, revolución, barrido, fundido, creación de superficies), que incluyen la creación de formas llenas y vacías interactuando sobre el modelo y gestionando entre ellas las operaciones boolianas de adición y sustracción. Es un editor de familias paramétrico (de masas) con herramientas y técnicas de modelado avanzado, para crear familias de masas y superficies. Masas y superficies susceptibles de racionalizarse con el empleo de mallas que siguen los contornos de la superficie, a las que también puede aplicarse un patrón de superficie y el última instancia rellenar ese patrón con un componente creado ex novo, de familia.
Si la familia de masas se crea específicamente dentro de este entorno, es necesario primero gravarla con un nombre y una extensión (rfa) para luego poder cargarla y utilizarla dentro del proyecto activo.


RELACION Y CONEXIONES ENTRE LOS TRES ENTORNOS DE TRABAJO.

Dado que el proyecto en Revit se concibe como un todo, en el que las partes se articulan interrelacionan e interactúan entre ellas dentro de ese todo, alimentando y nutriendo una única base de datos desde la que se obtienen la diferentes vistas o modelados de información, se comprende que toda esa información elaborada para el mismo proyecto, deba confluir necesariamente en el entorno de trabajo por excelencia o entorno de diseño de proyecto, desde donde se almacena, se prepara, se cocina, se analiza, se gestiona y es servida toda la información en vistas modeladas según lo requiera la información a presentar.
Esta relación entre los tres entornos de trabajo se hace imprescindible y no funciona por compartimentos estancos, sino que permite realizarse y articularse de una forma solapada y en dos direcciones. Una iría de los entornos de familias y masas al entrono de proyecto ya que si se parte de ellos y se crea la familia correspondiente (de familia o de masas), es necesario cargar dicha familia dentro del proyecto activo para que se pueda incorporar al mismo. La otra dirección en la relación iría en sentido contrario desde dentro del propio entorno de proyecto hacia los otros dos (familia y masas) ya que existen conexiones mediante comandos incorporados dentro del proyecto (Familias in situ y Masas in situ) que sirven de nexo entre los entornos para facilitar la creación de familias y masas in situ de una manera directa sin necesidad del cambio a otro entorno. En este segundo caso para crear una Familia in situ lo primero que se nos pediría es establecer la Categoría de familia y luego su Nombre. Y en el caso de crear una Masa in situ desde dentro del entorno de proyecto lo primero que se nos pediría es el Nombre de la masa a crear, y en ambos casos quedarían incorporadas ya al propio proyecto.

Las masas realizadas dentro del entorno de diseño conceptual y cargadas como familias dentro del entorno de proyecto así como las que se realicen dentro del propio proyecto (Masas in situ) son procesadas desde el entorno de proyecto y sus parámetros utilizados en la definición del diseño conceptual se pueden convertir en elementos constructivos de arquitectura que se integran en el entorno de proyecto, desde donde se pueden realizar análisis y tablas de planificación. Esta conversión se realiza con el comando Modelo por cara para dar como resultado una cubierta, un sistema de muro cortina, un muro o un suelo.
